4 բարձր նեղ շերտի գլանման գործարաններ շրջելի

GRM-S 4 բարձր նեղ շերտավոր գլանման գործարանները, որոնք շրջելի են GRM գլանման գործարանից, նախատեսված են140 մմ լայնությունից ցածր նեղ շերտերի ճշգրիտ գլորում. Հագեցված շրջելի գլանվածքով, PLC-ով, սենսորային էկրանով և սերվո հսկողության համակարգով, գործարանը հնարավորություն է տալիս ճեղքված շերտերի նյութերի բազմապատիկ գլորումը՝ գերազանց հաստության, շերտի հարթության և եզրերի որակի գերազանցությամբ: Այն իդեալական լուծում է բարձրարժեք ծրագրերի համար, որոնք պահանջում են և՛ ճշգրտություն, և՛ արտադրության ճկունություն:

Ուղարկել հարցում

ապրանքի նկարագրությունը

GRM մեկ դիրքով հակադարձման գործարանները հարմար են տարբեր նյութերի ճշգրիտ գլանման համար, ներառյալ սիլիկոնային պողպատը, չժանգոտվող պողպատը, ալյումինե համաձուլվածքները և տիտանի համաձուլվածքները: Շրջելի շարժման ռեժիմը թույլ է տալիս ճկուն անցումների ժամանակացույց՝ ըստ նյութի հատկությունների և թիրախի հաստության:

Հատկանշելով կոմպակտ դասավորություն և ծախսերի-կատարողական բարձր հարաբերակցություն՝ գործարանը հատկապես հարմար է փոքր և միջին խմբաքանակի արտադրության, R&D ծրագրերի և բազմաֆունկցիոնալ մշակման համար:

4-high narrow strip reversing mill overview

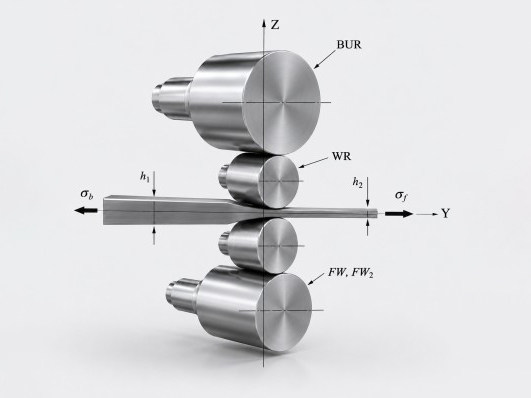

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Կիրառելի նյութեր

Արծաթե և արծաթե համաձուլվածքի շերտեր

Ալյումինե խառնուրդի շերտեր

Ալյումինե հիմքով ծածկված շերտեր

Չժանգոտվող պողպատից շերտեր

Սիլիկոնային պողպատե շերտեր

Տիտանի համաձուլվածքի և տիտանի պատված շերտեր

Կոնֆիգուրացիա

Մեկ ընդունիչ հարթակ ինչպես մուտքի, այնպես էլ ելքի կողմերում

4-բարձր հետընթաց շարժակազմի հիմնական միավոր

Ինքնուրույն շարժվող վերին և ստորին գլանափաթեթներ ասինխրոն գլորման համար

PLC + HMI + Servo ինտեգրված կառավարման համակարգ

Silver alloy and titanium strip rolling on narrow strip mill

Տեխնիկական տվյալներ

Stand տեսակը	4-High Single Stand Reversing Mill
Մուտքի հաստությունը	0,5 – 10 մմ
Ելքի հաստությունը	0,2 – 0,8 մմ
Շերտի լայնությունը	100 – 140 մմ
Հաստության հանդուրժողականություն	±0,015 մմ
Առանցքակալների քսում	Փակ ավտոմատ յուղի քսում
Պահուստային գլանափաթեթի տրամագիծը	Φ300 × 200 մմ
Աշխատանքային գլանափաթեթի տրամագիծը	Φ120 × 200 մմ
Դիզայնի արագություն	0 – 0,4 մ/վ
Rolling Force	≥ 80 Տ

Առավելությունները

Հետադարձելի գլանվածքի դիզայն

Ճկուն անցումների հսկողություն տարբեր նյութերի և հաստության միջակայքերի համար:

Բարձր ճշգրտության վերահսկում

4 բարձր նեղ շերտով շարժակազմերը, որոնք շրջելի են, հագեցած են ամբողջական սերվո շարժիչով և PLC կառավարման համակարգով՝ հասնելով մինչև ±0,015 մմ հաստության ճշգրտության:

Compact Mill Stand Design

Մեկ կանգառի դասավորություն փոքր ոտքով, իդեալական փոքր և միջին խմբաքանակի արտադրության համար՝ բազմաթիվ ապրանքների բնութագրերով:

Ընտրանքներ

Էլեկտրամագնիսական ռուլետային ջեռուցման համակարգ (150–250°C)

Թույլ է տալիս անցնել սառը և տաք շարժման ռեժիմների միջև:

4-բարձրից 2-բարձր փոխակերպման կառուցվածք

Պահպանված է հետագա գործընթացի ընդլայնման և տաք շարժակազմի կիրառման համար:

ՀՏՀ

Q1: Ո՞րն է ժապավենի առավելագույն լայնությունը:

GRM: Ժապավենի առավելագույն լայնությունը 140 մմ է, որը նախատեսված է նեղ ժապավենի ճշգրիտ պտտման համար:

Q2. Կարո՞ղ է գործարանը մշակել չժանգոտվող պողպատ և սիլիկոնային պողպատ:

GRM: Այո: Մեր 4 բարձր նեղ շերտով շրջելի գլանման գործարանները հատկապես հարմար են դժվար գլորվող նյութերի համար, ինչպիսիք են չժանգոտվող պողպատը և սիլիկոնային պողպատը:

Q3. Կարո՞ղ է ջրաղացն աշխատել եռացման կամ թթու գծերի հետ:

GRM: Այո: GRM-ը կարող է տրամադրել ինտեգրված լուծումներ, այդ թվում՝ կռելու գծեր, թթուների համակարգեր և կծիկ մշակող սարքավորումներ:

GRM-ը մասնագիտացած է նեղ շերտի գլանման ճշգրիտ լուծումների մեջ՝ ապահովելով սարքավորումներ բարձր ճշգրտությամբ, հուսալիությամբ և ծախսերի արդյունավետությամբ: Ի լրումն մեկ կանգառի հետընթաց ֆրեզերային, մենք առաջարկում ենք նաև կոմպակտ բազմաշերտ գլանման գործարաններ, շարունակական շարժակազմեր և մետաղի մշակման հարմարեցված համակարգեր:
Կապվեք մեզ հետ այսօր՝ ձեր նյութի և արտադրության պահանջների համար հարմարեցված շարժակազմի լուծման համար:
