Ինտեգրված գծագրման և գլորման գիծ ճշգրիտ պղնձե հարթ մետաղալարերի համար

GRM-ի ինտեգրված գծագրման և գլորման գիծը Precision Copper Flat Wire-ի համար հարմարեցված պղնձե հարթ մետաղալարերի արտադրության լուծում է, որն ինտեգրում է մետաղալարերի գծագրումը, ճշգրիտ գլորումը, առցանց չափումը և ավտոմատ ընդունումը մեկ շարունակական գործընթացում: Նախատեսված է տրանսֆորմատորային հաղորդիչների, CTC դիրիժորների արտադրության, էմալապատ ուղղանկյուն մետաղալարերի և EV շարժիչի հարթ մետաղալարերի արտադրության համար՝ գիծը հասնում է մինչև 400 մ/րոպե արագության: Այս ինտեգրված համակարգը բարելավում է արդյունավետությունը և նվազեցնում նյութերի բեռնաթափումը:

Ուղարկել հարցում

Վարկանիշ: 5.0

(Վարկանիշային հաշվարկ: 1)

ապրանքի նկարագրությունը

GRM ինտեգրված գծագրման և շարժակազմի գիծը համատեղում է մետաղալարերի գծագրումը, ճշգրիտ շարժակազմը, առցանց չափումը և ավտոմատ ընդունումը մեկ շարունակական արտադրության գործընթացում: Համակարգը նախատեսված է բարձր ճշգրտության պղնձե հարթ մետաղալարերի արտադրության համար, որն օգտագործվում է մագնիսական մետաղալարերի, տրանսֆորմատորային հաղորդիչների, CTC դիրիժորների և EV շարժիչների կիրառություններում:

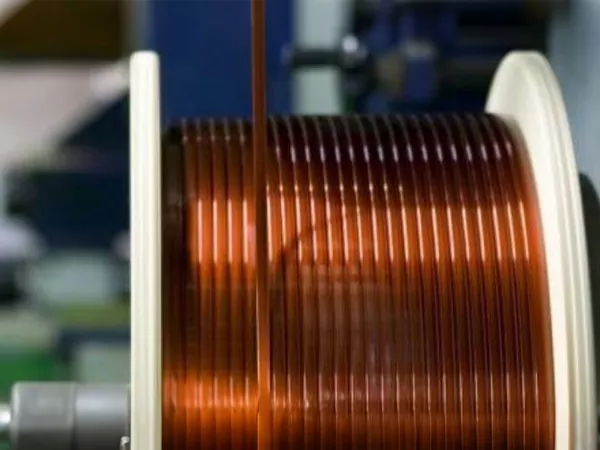

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ինտեգրված հարթ մետաղալարերի արտադրության գիծը նախատեսված է շարունակականպղնձե մետաղալարերի վերամշակում ճշգրիտ հարթ հաղորդիչներիխիստ ծավալային հանդուրժողականությամբ և մակերեսի գերազանց որակով:

Ներգրավման և գլանման գործընթացները մեկ արտադրական համակարգում ինտեգրելով՝ գիծը զգալիորեն բարելավում է արտադրության արդյունավետությունը՝ միաժամանակ նվազեցնելով ձեռքով մշակումը և պահպանելով արտադրանքի կայուն հետևողականությունը երկար արտադրական ցիկլերի ընթացքում:

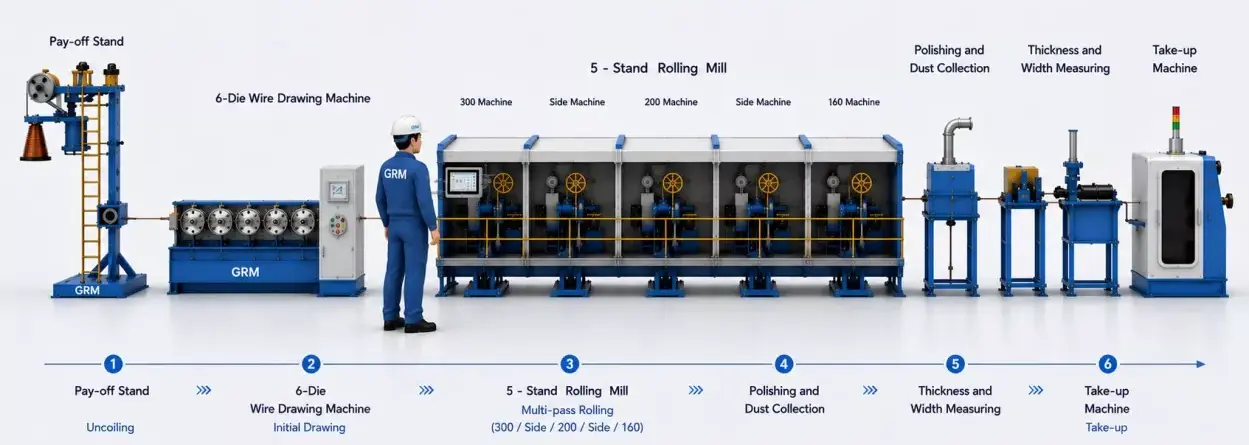

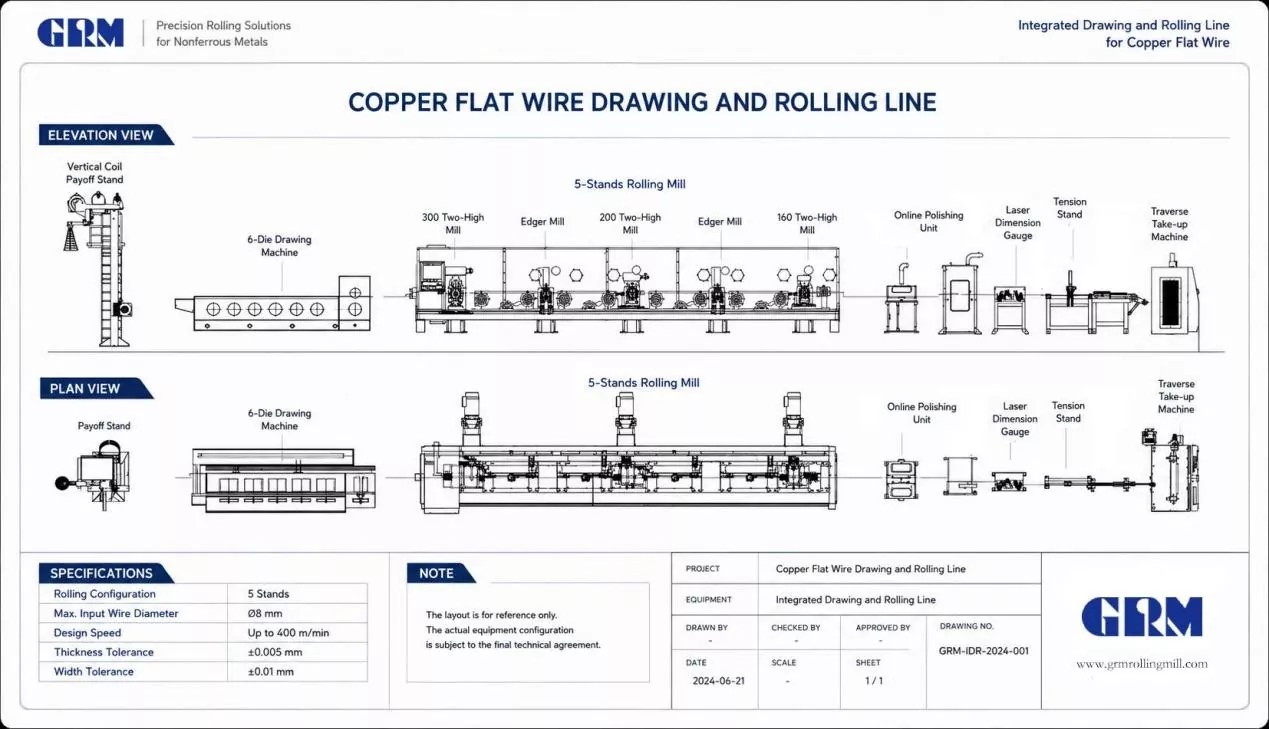

Integrated copper flat wire drawing and rolling line production process

Ճկուն և արդյունավետ դիզայն

Ուղղահայաց կծիկի վճարման կանգառ. 1 հավաքածու

DLF6D/500 Six dies Drawing Machine: 1 հավաքածու

Երկու գլանափաթեթի ճշգրիտ գլանման գործարան. 3 հավաքածու

Կողմնակի գլանման գործարան. 2 հավաքածու

Առցանց փայլեցման և փոշու հավաքման սարք. 1 հավաքածու

Առցանց հաստության և լայնության չափման սարք. 1 հավաքածու

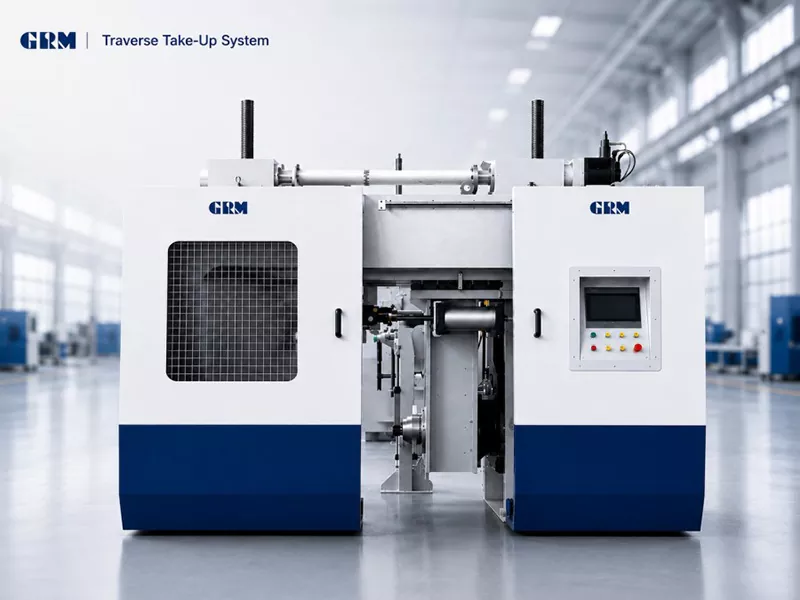

Լայնակի վերցնելու մեքենա. 1 հավաքածու

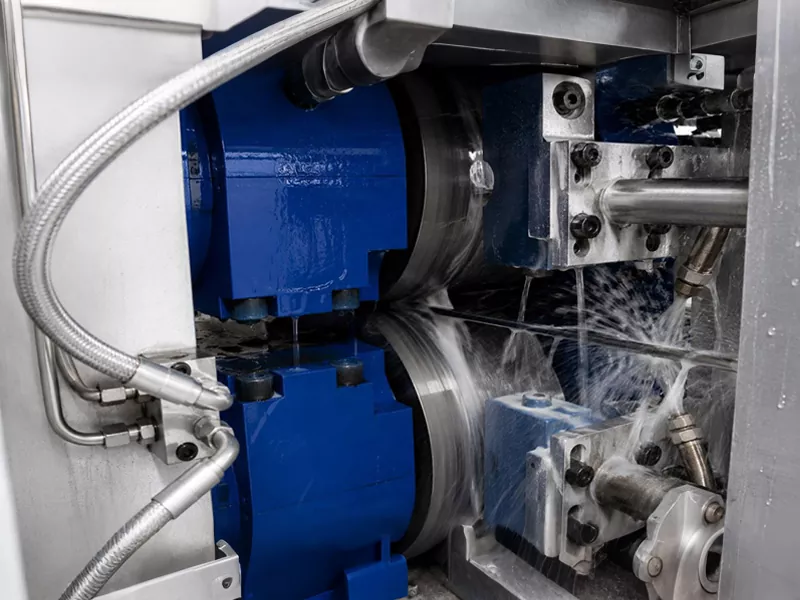

Two-roll precision rolling mill on copper flat wire production line

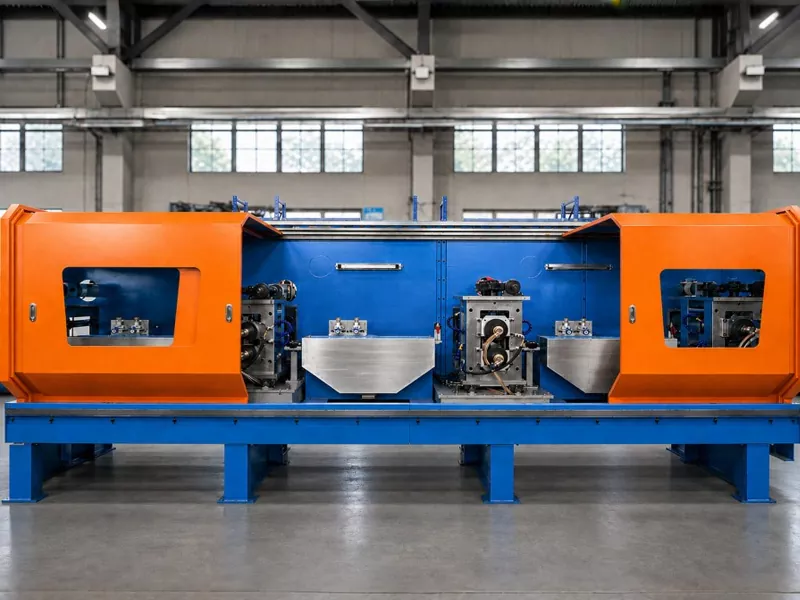

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Պղնձե մետաղալարերի արտադրության ամբողջական գիծ

Ճշգրիտ պղնձե հարթ մետաղալարերի ինտեգրված գծագրման և գլորման գիծը նախատեսված է էլեկտրական հաղորդիչների արտադրության մեջ մեծ չափերի ճշգրտություն պահանջելու համար: 400 մ/րոպե առավելագույն արագությամբ այն հարմար է պղնձե հարթ մետաղալարերի լայնածավալ շարունակական արտադրության համար:

Համեմատած սովորական ինքնուրույն գլանման գործընթացների հետ՝ ինտեգրված գիծը վերացնում է միջանկյալ նյութերի բեռնաթափումը և ապահովում է գերազանց ծավալային հետևողականություն ամբողջ արտադրության ընթացքում:

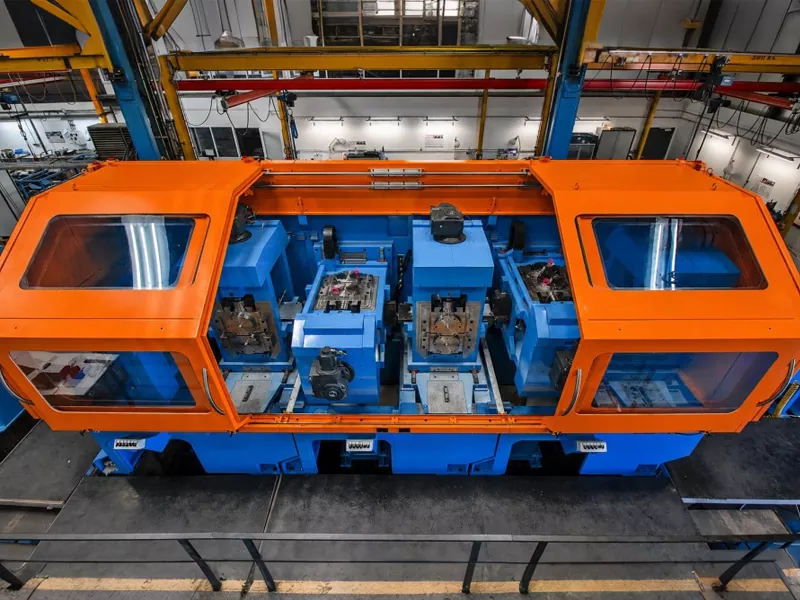

GRM integrated copper flat wire production line with 5-stand rolling mill

* Արտադրական գծի գործընթացը կարող է հարմարեցվել ըստ հաճախորդի արտադրանքի չափսերի

ՏԵԽՆԻԿԱԿԱՆ ՏԵՂԵԿԱԳՐԵՐ

Կոնֆիգուրացիա 5-տեղանոց գլանման գործարան		GRM
Առաջին Երկու բարձր ջրաղաց	Ø մմ	300
Առաջին Edger mil	Ø մմ	155
Երկրորդ Երկու բարձր ջրաղաց	Ø մմ	200
Երկրորդ Edger mil	Ø մմ	155
Երրորդ Երկու բարձր ջրաղաց	Ø մմ	160
Դիզայնի արագություն	մ/րոպ	400
Առավելագույն Intel Wire	Ø մմ	8
Ավարտված հանդուրժողականություն	մմ	հաստությունը:±0,005 լայնությունը:±0.01
Տիպիկ Ավարտված հարթ մետաղալարերի չափերի միջակայք	մմ	հաստությունը՝ 2.0-12 լայնությունը՝ 0,5-4,0

Տիպիկ հավելվածներ

Էմալապատ ուղղանկյուն մագնիսական մետաղալար

CTC շարունակաբար փոխադրված դիրիժոր

EV Motor Hairpin Conductor

EV Motor Flat Wire Արտադրություն

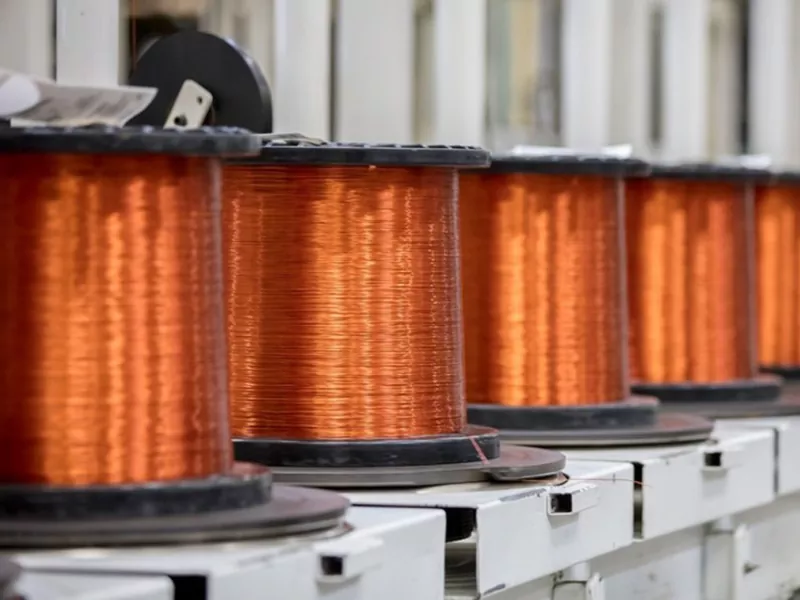

Enameled rectangular magnet wire produced on GRM line

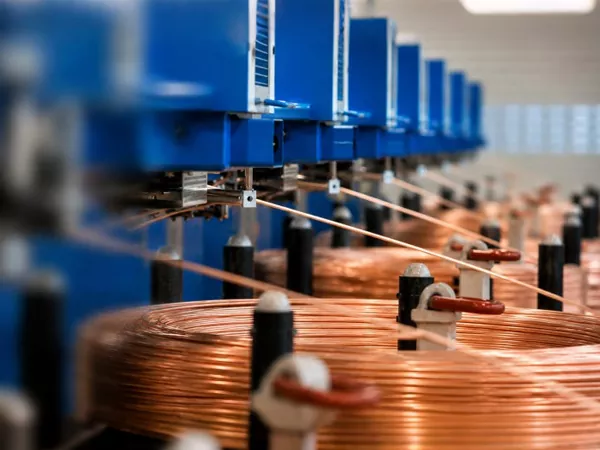

CTC continuously transposed conductor production

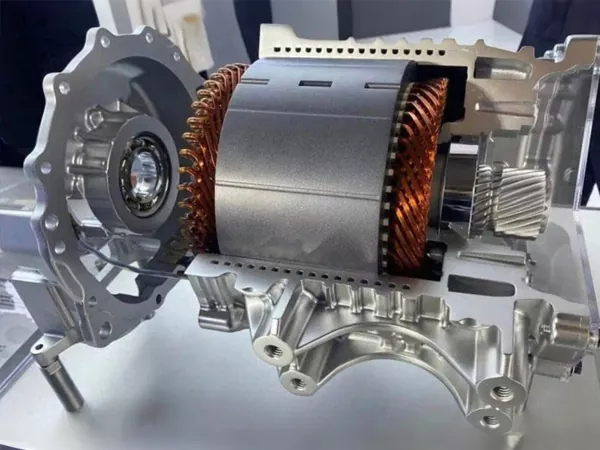

EV motor hairpin conductor flat wire production

ՀՏՀ

1. Կարո՞ղ է այս արտադրական գիծը արտադրել պղնձե հարթ մետաղալար տրանսֆորմատորային կիրառությունների համար:

Այո, գիծը նախատեսված է տրանսֆորմատորային հաղորդիչների, մագնիսական մետաղալարերի և այլ էլեկտրական կիրառությունների համար բարձր ճշգրտության պղնձե հարթ մետաղալարեր արտադրելու համար:

2. Հնարավո՞ր է հարմարեցվել ճշգրիտ պղնձե հարթ մետաղալարերի ինտեգրված գծագրման և գլորման գիծը:

Այո, GRM-ը տրամադրում է հարմարեցված արտադրական գծի լուծումներ՝ հիմնված ձեր մուտքագրման նյութի, պատրաստի մետաղալարերի չափսերի և արտադրության պահանջների վրա:

3. Ի՞նչ ճշգրտության կարող է հասնել ճշգրիտ գլանման գործընթացը:

Ճշգրիտ պղնձե հարթ մետաղալարերի արտադրության համար համակարգը կարող է հասնել հաստության հանդուրժողականության մինչև ±0,005 մմ և լայնության մինչև ±0,01 մմ:

4. Ինչու՞ ընտրել ինտեգրված գծագրման և շարժակազմի գիծ առանձին մեքենաների փոխարեն:

Ինտեգրված պղնձե հարթ մետաղալարերի արտադրության գիծը բարելավում է արդյունավետությունը, նվազեցնում է նյութերի բեռնաթափումը և ապահովում արտադրանքի ավելի կայուն հետևողականություն:

Փնտրու՞մ եք հարմարեցված պղնձե հարթ մետաղալարերի արտադրության լուծում:

GRM-ն ապահովում է ամբողջական ինժեներական լուծումներ՝ հիմնված ձեր նյութի բնութագրերի, պատրաստի մետաղալարերի չափսերի և ներքևում գտնվող կիրառման պահանջների վրա:

Կապվեք մեր ինժեներական թիմի հետ տեխնիկական խորհրդատվության և հարմարեցված արտադրական գծի նախագծման համար:
