PV Busbar ժապավենի արտադրության գիծ

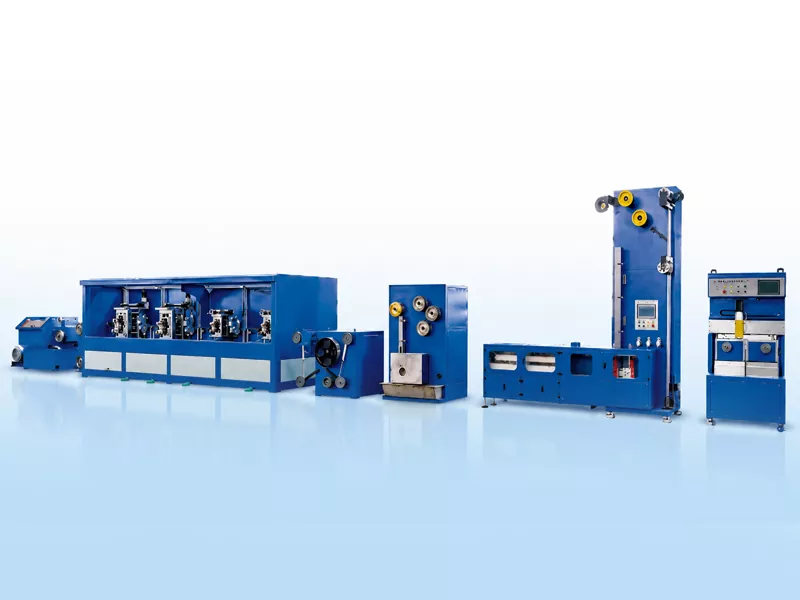

GRM PV Busbar Ribbon Production Line-ը նախագծված է TU1 թթվածնազուրկ պղնձե կլոր մետաղալարերի շարունակական մշակման համար բարձր ճշգրտության թիթեղապատված հարթ հաղորդիչ ժապավենի մեջ: Գիծը հարմար է ՖՎ-ի փոխկապակցման ժապավենի, շղթայի ժապավենի և ռեֆլեկտիվ լարային ժապավենի արտադրության համար:
Ամբողջական գիծը միավորում է մետաղալարերի գծագրումը, ճշգրիտ գլորումը, շարունակական կռումը, հոսքի մշակումը, տաք թաթախման ծածկույթը և ավտոմատ կլանումը: Այն օգնում է PV ժապավեն արտադրողներին վերահսկել լայնությունը և հաստությունը, թիթեղյա ծածկույթի որակը, ժապավենի ուղիղությունը և ոլորման հետևողականությունը:
GRM ավտոբուսային ժապավենի արտադրության գիծը մոտավորապես 26 մ երկարություն է և 3 մ լայնություն, մոտ 14 տոննա ընդհանուր քաշով: Դիզայնի արագությունը կարող է հասնել մինչև 150 մ/րոպե՝ կախված պղնձե մետաղալարերի չափսերից, պատրաստի ժապավենի չափերից, թիթեղավորման արագությունից և ընդունման եղանակից: Տիպիկ արտադրական պայմաններում ամսական արտադրանքը կարող է հասնել մոտավորապես 60-80 տոննայի։

Ուղարկել հարցում

ապրանքի նկարագրությունը

Պղնձե մետաղալարից մինչև ավարտված ավտոբուսային ժապավեն

PV Busbar Ribbon Արտադրության գիծը հիմնականում օգտագործում է պղնձե մետաղալարեր որպես հումք: Հաղորդալարը սկզբում քաշվում է գլանման համար անհրաժեշտ տրամագծով, այնուհետև ձևավորվում է հարթ ժապավենի բազմակողմանի ճշգրիտ գլորման միջոցով: Գլորումից հետո պղնձի ժապավենը անցնում է շարունակական եռացման միջով, որպեսզի կարգավորի իր մեխանիկական հատկությունները, որին հաջորդում է հոսքի մշակումը և տաք թաթախման թիթեղը: Վերջապես, պատրաստի ժապավենը փաթաթվում է ավտոմատ հավաքման համակարգի միջոցով գլանափաթեթների կամ նրբաբլիթի կծիկների վրա:

Նկարչական մեքենա

Պղնձե մետաղալարը ձգվում է 2,6-3,0 մմ տրամագծով ձողերի միջով, պատրաստ է գլորման:

4 Roll Stand

Կլոր պղնձե մետաղալարը գլորվում է հարթ ժապավենի մեջ՝ վերահսկվող լայնությամբ և հաստությամբ:

Հալեցում

Կարճ միացման եռացումը օգտագործվում է իներտ գազի պաշտպանության և շրջանառվող ջրի սառեցման հետ՝ պղնձե ժապավենի մեխանիկական հատկությունները բարելավելու համար:

Անագ ծածկույթ

Օգտագործվում է տաք թիթեղյա ծածկույթ: Օդային դանակները վերահսկում են թիթեղյա շերտի հաստությունը, իսկ հովացման օդափոխիչները օգնում են կայունացնել մակերեսի որակը: Միակողմանի թիթեղյա ծածկույթի հաստությունը՝ 0,01-0,025 մմ։

Ավտոմատ Coil Chang

Ընտրովի գործառույթները ներառում են servo traversing, ավտոմատ կծիկի փոփոխություն, ավտոմատ կտրում և ավտոմատ ժապավեն:

Ճշգրիտ հավաքում

Կծիկի ոլորուն՝ մինչև 30 կգ:

Նրբաբլիթի կծիկի ոլորում՝ ըստ ցանկության 1-2 կգ:

R&D և արտոնագրեր

2015 թվականից ի վեր GRM-ը շարունակել է զարգացնել ՖՎ փոխկապակցման ժապավենի և ավտոբուսի ժապավենի արտադրության սարքավորումներ: Ընկերությունը ձեռք է բերել բազմաթիվ տեխնիկական արտոնագրեր՝ կապված ճշգրիտ շարժակազմի, արտադրական գծի ինտեգրման և ՖՎ ժապավենների արտադրության գործընթացների հետ:

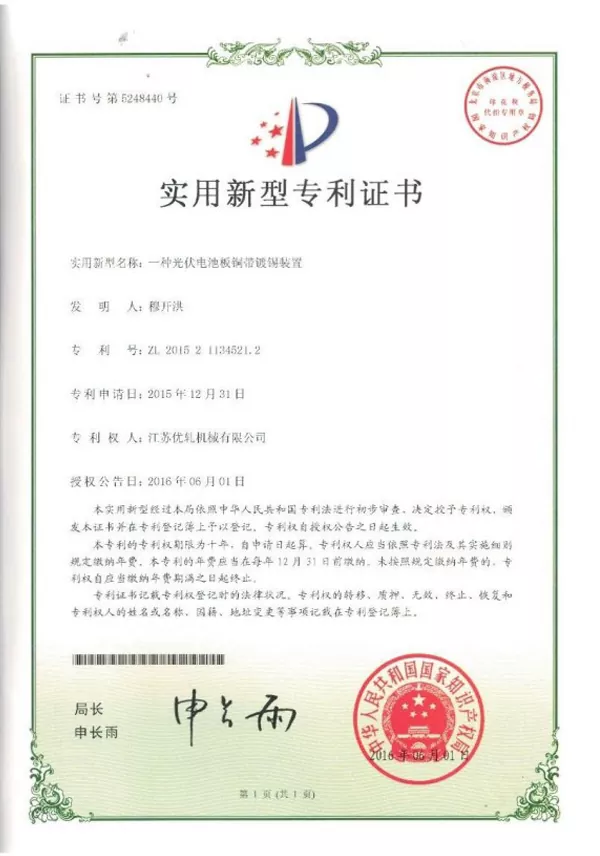

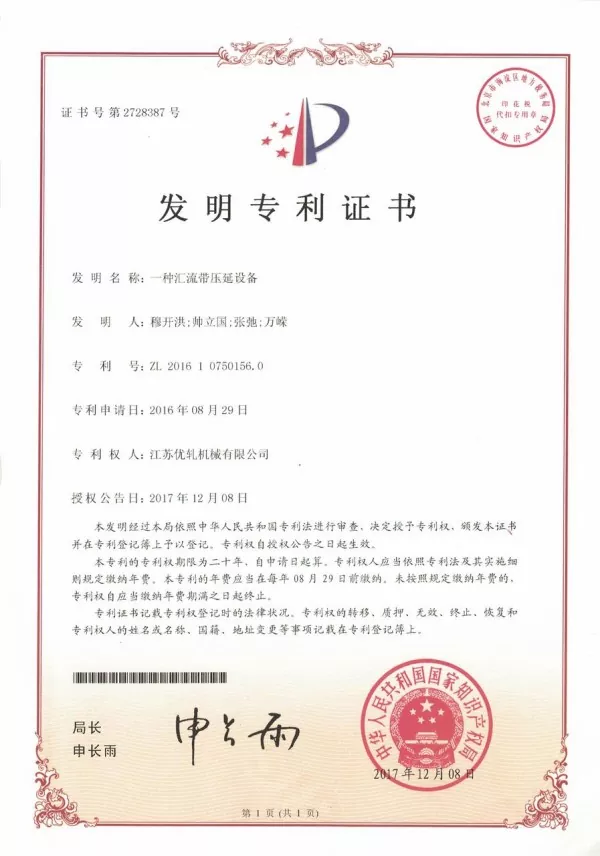

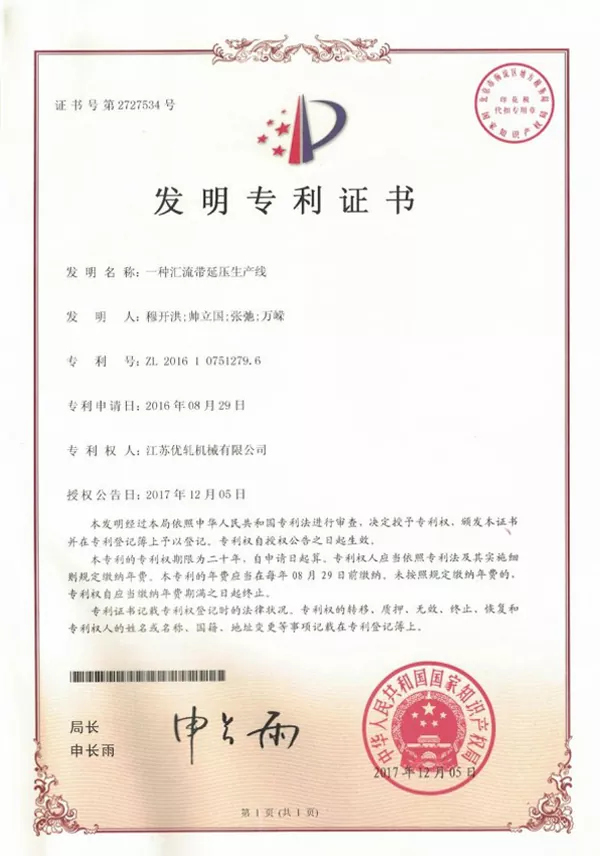

GRM արտոնագրված տեխնոլոգիաներ PV ժապավենների արտադրության սարքավորումների համար

Հիմնական հատկանիշները

Շարունակական արտադրություն՝ պղնձե մետաղալարերի մուտքագրումից մինչև ավարտված թիթեղով ծածկված ավտոբուսի ժապավենի ելքը:
Բարելավված ծավալային հետևողականություն, ծածկույթի միատեսակություն և ոլորման որակ:
Լարվածության համակարգումը և ավտոմատ ընդունումը օգնում են նվազեցնել արտադրության ընդհատումները և ձեռքով միջամտությունը:
Աջակցում է ինչպես ստանդարտ ավտոբուսային ժապավենի, այնպես էլ ռեֆլեկտիվ ավտոբուսի ժապավենի արտադրությանը PV մոդուլի նյութի տարբեր պահանջների համար:
PV ժապավենների արտադրողներին տրամադրում է ինտեգրված արտադրական լուծում, որը կենտրոնացած է գործընթացի վերահսկման, արտադրանքի հետևողականության և արտադրության արդյունավետության վրա:

Հաճախակի տրվող հարցեր

1.Ո՞րն է պատրաստի արտադրանքի չափի շրջանակը:

Պատրաստի լայնությունը՝ 3-8 մմ:

Պատրաստի հաստությունը՝ 0,2-0,4 մմ։

2.Որո՞նք են հանդուրժողականության և մեխանիկական հատկությունների միջակայքերը:

Լայնության հանդուրժողականություն՝ ±0,085 մմ:

Հաստության հանդուրժողականություն՝ ±0,01 մմ:

Առաձգական ուժ՝ ≥260 ՄՊա:

Ելքի ուժը՝ 90-130 ՄՊա:

3.Անագ ծածկույթի ո՞ր մեթոդն է օգտագործվում:

Գիծն օգտագործում է թիթեղյա թաղանթապատ ծածկույթ՝ ժապավենի շուրջը ամբողջությամբ ծածկելով, ներառյալ երկու կողային եզրերը:

4.Ինչպե՞ս են չափվում արտադրանքի լայնությունը և հաստությունը:

Չորստեղանի գլանագործարանի չորրորդ ստենդը հագեցած է երկու լազերային չափման համակարգերով, մեկը լայնության չափման և մեկը հաստության չափման համար: Չափման տվյալները կարող են ցուցադրվել HMI-ում:

5.Ինչ նյութեր կարող են մշակվել:

PV Busbar Ribbon Production Line-ը հիմնականում նախատեսված է TU1 թթվածնազուրկ պղնձե մետաղալարերի համար: Հարմարեցված կոնֆիգուրացիաները կարող են տրամադրվել ըստ տարբեր պղնձի համաձուլվածքների, արտադրանքի չափսերի և ժապավենի հատուկ պահանջների:
